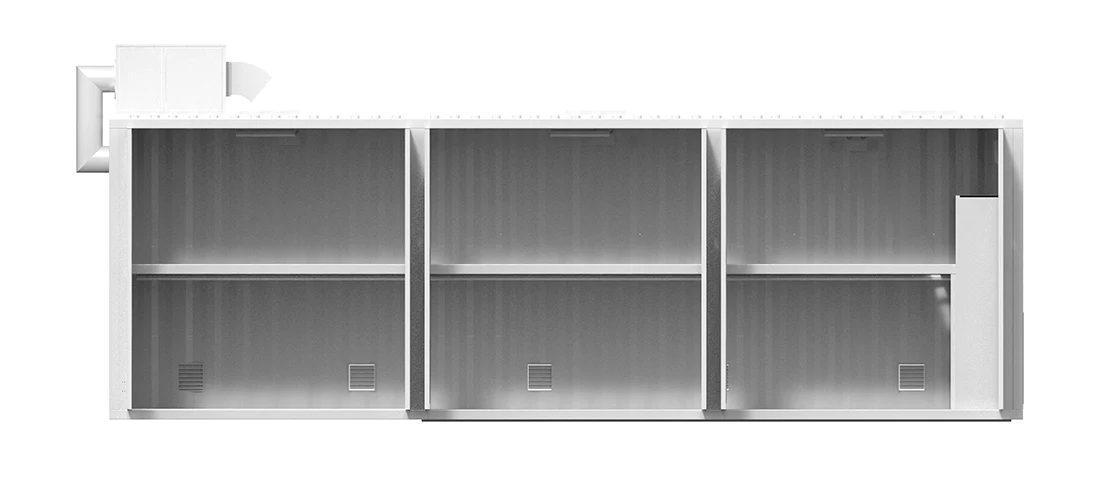

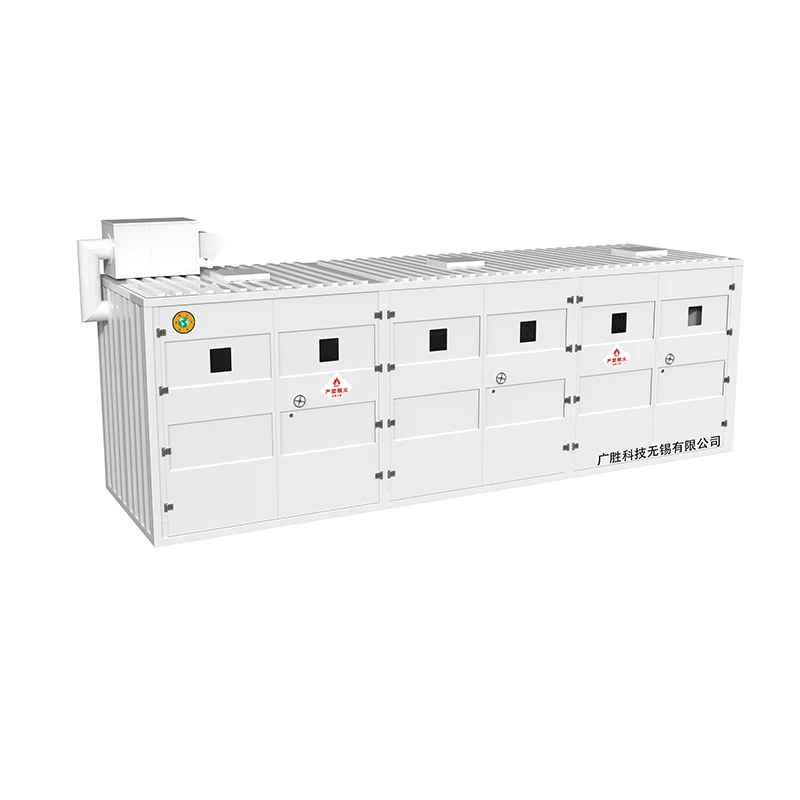

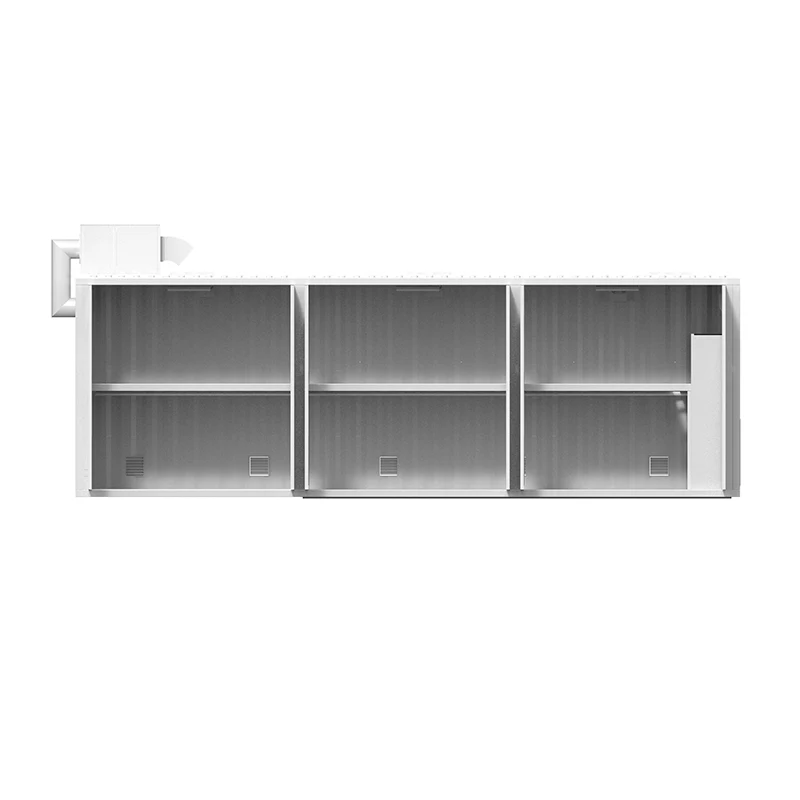

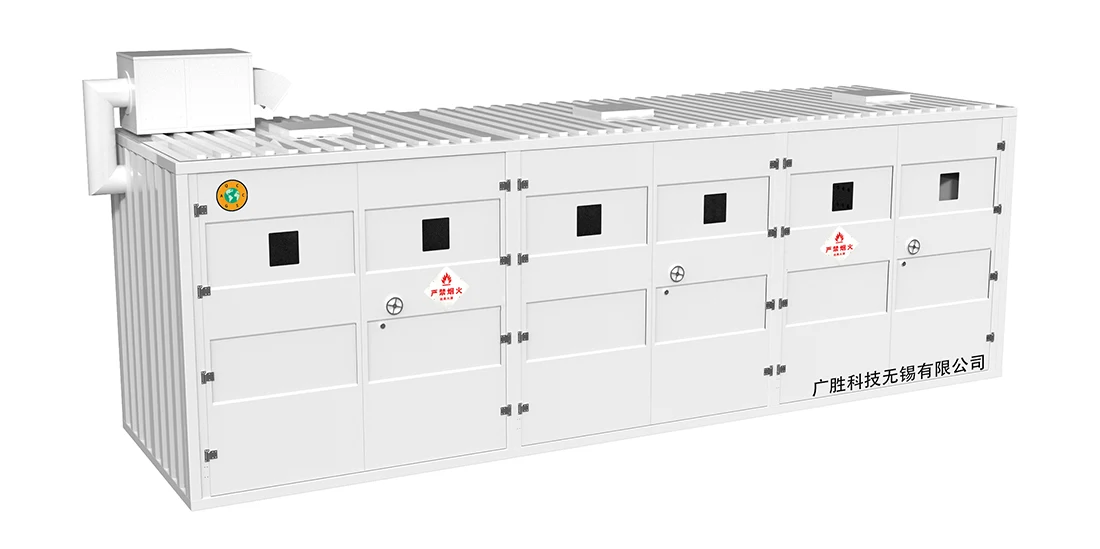

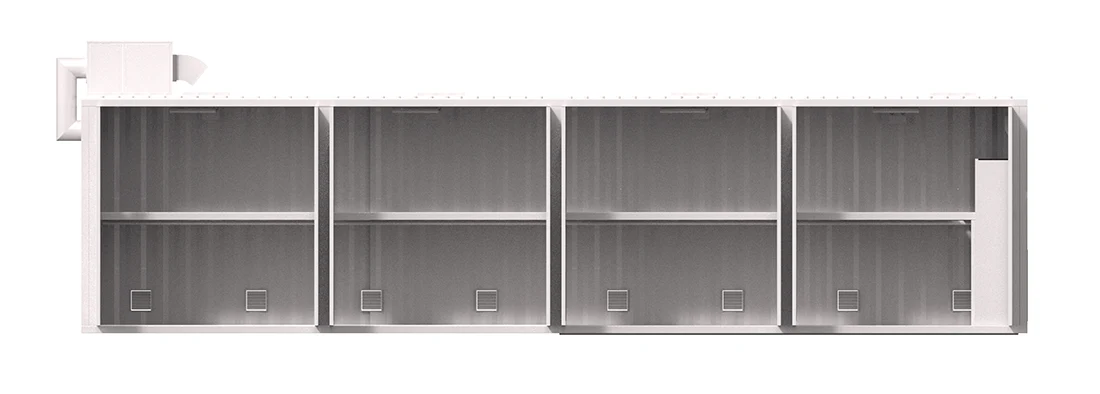

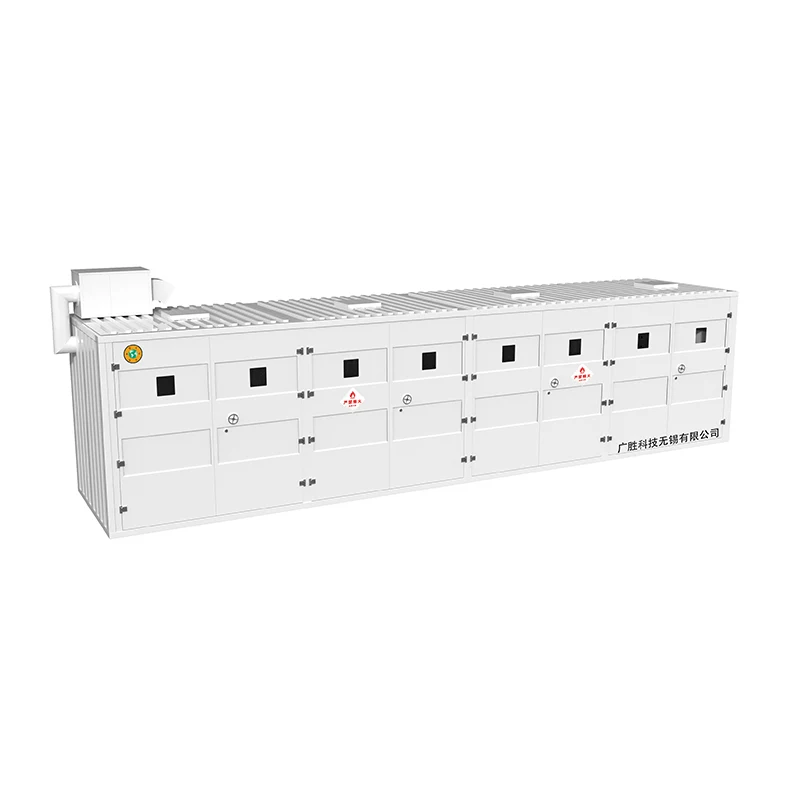

Raf tipi açık hava patlamasına dayanıklı depolama konteyneri deposu

Seri Sayı

yapı İsim

İşlev, Parametre Açıklama ve Yapılandırma

1

Kabine

. Dolap çerçevesi esas olarak Corten'den 2,0 mm çelik plaka yapılır. Dış dolap Çelik bir çerçeveden, dikey oluklu yan panellerden ve uç yüzlerden oluşur. Yatay ve dikey oluklu bir üst plaka gibi, hepsi soğuk yuvarlanan çelik plakalardan basılır. Kabinin tüm dış cephesi Koşu önleyici boya ile püskürtülür, iç duvar korozyonla kaplanmıştır boya ve tabana politetrafloroetilen püskürtülür, bu da Korozyon karşıtı yeteneklere sahip tüm kabin.

. Kabinin iç duvarı, A Sınıfı Fireproof ve Isı yalıtımını kullanır Malzemeler ve ısı yalıtım tabakasının kalınlığı ≥80 mm'dir.

Durumunda Bir patlamanın üst kısmı, bir patlama havalandırması ile donatılmıştır. panel. Her biri 1.1*1.1m boyutunda 2 patlama havalandırma açıklığı vardır. ve patlama havalandırma alanı ≥0.11m²/m³'dir. Patlama havalandırma yüzeyi BGV B4 standardına göre tasarlanmıştır. Patlamanın kapağı Havalandırma paneli gevşek bir şekilde kurulur ve sabit bir zincirle donatılmıştır, bu da patlama havalandırma tamamlandıktan sonra otomatik olarak geri düşecektir. . Patlama havalandırma panelinin yağmur ve karı önlemek için bir kar kulübesi vardır ve Patlama havalandırma basıncı 580 MPa'dır.

. Dolap kapısı, gibi işlevlere sahip tek veya kompozit malzemelerden yapılmıştır. Yangının önlenmesi, yıldırım koruması, anti-statik, korozyon karşıtı ve Sokaksız. Dahili yangın itme çubuğu kilidi ile donatılmıştır. Ne zaman Kapı itme çubuğu tarafından açılır, 100'lük bir alarm sesini tetikler desibel ve bağlantı alarmı. Kapı tahliye yönünde açılır ve içeriden açılabilir.1.6 Kabinenin iç kısmı bölünmüştür. Operatörlerin koruyucu hale getirmesi için alanlar ve bir operasyon odası kurulur depolama alanına girmeden önce hazırlıklar.

2

Zeki Kontrol sistemi

2.1 Kontrol sistemi, görüntülenebilen 7 inç tam renkli bir ekranla donatılmıştır. Çeşitli parametrelerin durumu gerçek zamanlı olarak.2.2 Tüm cihaz bir mikrobilgisayar sistemi tarafından merkezi olarak kontrol edilir. Parametrelere göre Müşteri tarafından belirlenen sistem otomatik olarak ve gerçek zamanlı olarak tespit eder Çeşitli sensörlerin parametreleri ve erişim kontrolü gibi işlevler, Aydınlatma, erken uyarı ve alarm ve sıcaklık kontrolü.2.3 Potansiyel tehlike, sistem sesli ve görsel alarmı etkinleştirecek ve Alarm sesi 85 desibel'in üzerindedir ve uzun mesafeli erken uyarı sağlar.

3

Havalandırma ve egzoz sistemi

. Havalandırma ve egzoz sistemi 4 havalandırma panjurundan oluşur ve Havalandırma borusu manifoldları. Havalandırma panjurları içine kurulur Kabine ve panjurların içine bir anti-insect ve anti-far hava alımı için.

4

Egzoz Gaz arıtma sistemi

4.1 1 plazma temizleyici, boru manifoldları, vb. dolaptan bağımsız ve boru hatları yoluyla kabine bağlı, bu da bakım için uygundur ve gürültü, titreşimi ve Operasyon sırasında personele zarar.4.3 Egzoz gazı emisyonları Saflaştırma tedavisi "GB16297 Kapsamlı Emisyon Atmosferik kirleticilerin standardı ".4.4 Plazma için gereksinimler Arıtma: Tedavi hava hacmi 5000 m³/s ve enerji tüketimi 400 W'dir.

5

Sıcaklık Kontrol sistemi

Öyle tam bir iç duvar yangın ve ısı yalıtım tabakasından oluşur ve 1 Patlamaya dayanıklı klima. 5.1 50 mm kalınlığında bir Sınıf A Fireproof ve Dolabın iç duvarına ısı yalıtım tabakası monte edilir. maruz kaldığında iç sıcaklığın çok yüksek olmasını önlemek güneş ışığı.5.2 Dolap içinde patlamaya dayanıklı bir klima var, oda olduğunda dolabın içindeki sıcaklığı etkili bir şekilde azaltabilir Sıcaklık çok yüksektir.5.3 Patlamaya dayanıklı bölünmüş hava için gereksinimler Saç kremi (pencere klimaları kesinlikle yasaktır ve Anti-Vibrasyon ve gürültü önlemleri gereklidir): Nominal voltaj 220V'dir 50Hz, soğutma/ısıtma için nominal akım 10.7/16.5A, su geçirmez kale IP*4 ve gürültü seviyesi (iç/dış mekan) 40/59 dB'dir.

6

Patlama - Kanıt güç kaynağı sistemi

Öyle 1 patlamaya dayanıklı dağıtım kutusu, 4 patlamaya dayanıklı ışık ve 1 Patlama geçirmez acil durum ışığı. 6.1 Ana kontrolün dış kabuğu Dağıtım kutusu alüminyum alaşım malzemeden yapılmıştır ve epoksi ile kaplanmıştır Reçine.6.2 Patlamaya dayanıklı floresan ışıklar dahili aydınlatma için kullanılır, ve çıkışta patlamaya dayanıklı bir acil durum ışığı kuruldu. 6.3 Dahili sıcaklık sensörü, klima ve yanıcı gaz sensörü hepsi Patlamaya dayanıklı tasarımları benimseyin.6.4 Kabinin iç devre döşenmesi patlamaya dayanıklı gereksinimlere göre ayarlanır.

7

Kimyasal Sızıntı Kurtarma Sistemi

. Kabine içindeki entegre sızıntı sistemi, toplamın% 15'ini barındırabilir. hacim.

8

Ateş - Dövüş ve söndürme sistemi

Orada içinde 1 set boru hattı tipi otomatik yangın söndürme cihazı Kabine. Bir yangın nedeniyle sıcaklık arttığında, kuru toz maddesi Yangın söndürme cihazı, nozulun altındaki nozuldan çıkarılacaktır. Ateşi söndürmek için azot etkisi. Yangın söndürme cihazı Hızlı yangın söndürme hızı ve güvenli kullanım içerir.

9

Kişisel Koruyucu ekipman

9.1 A İnsan vücudu statik elektrik deşarjı sütunu girişte kuruldu dolap ve kabinin ana gövdesine bağlı. İçin kullanılır Statik elektriği boşaltmaya girmeden önce dokunmak için personel vücutlarında taşınır ve statik elektrik tehlikelerini önler. 9.2 Ana güç kaynağına bağımsız yıldırım dalgalanma koruyucusu kuruldu Statik elektrik tehlikelerini önlemek için erişim noktası.9.3 Statik elektrik deşarj sistemi, 2500505mm boyutları olan üç açılı ütüden oluşur statik elektriğin Kabine 4Ω'dan az.

10

Video Gözetim sistemi

10.1 Dolabın içinde 1 patlamaya dayanıklı video gözetim kamerası var. 960p çözünürlük ve gece kızılötesi gözetiminin ultra yüksek tanımı Function.10.2 1 ultra yüksek tanımlı 960p periferik gözetim var Kamera dışına yüklendi.10.3 Bir RJ45 ağ bağlantı noktası yerleştirilmeye ayrılmış okulun toplam gözetim sistemi ile.10.4 Video gözetim Sistemin gözetim verilerini kaydedebilen bir depolama ve bellek işlevi vardır bir aydan fazla ve herhangi bir zamanda cep telefonlarında görüntülenebilir ve bilgisayarlar.

11

Uzak İzleme sistemi

11.1 Cihaz, sıcaklık algılama cihazı gösteren bir nem seti var, ve sırasıyla içecek şekilde gaz izleme algılama cihazı Kabine, LED yerinde veri ekran fonksiyonu ile, Kabinin iç ortamının izlenmesi.11.2 Her algılama cihazı 24 saat boyunca kabinin iç kısmını gerçek zamanlı olarak izleyebilir. Ne zaman Göstergeler ayarlanan güvenlik değerlerine, çeşitli kullanım önlemlerine ve alarmlara ulaşır Kontrol sistemi aracılığıyla akıllıca yürütülecek.11.3 Parametre göstergeleri SET değerlerine ulaşır, izleme sistemi gönderir Metin mesajı bildirimleri müşterilere dikkat etmelerini hatırlatmak için.

12

Acil durum Göz yıkama ve duş

12.1 Duşun yüksekliği 2100mm ± 20mm'dir ve göz yıkama yüksekliği 1030mm ± 20mm.12.2 Göz yıkama ve duş Su basıncına dayanabilen su304 paslanmaz çelik > 5kg/cm².12.3 Dolap kapısının bir tarafına monte edilmiştir ve acil bir durumda 5 saniye içinde ulaşılmalıdır.

Ürün modeli

Ürün parametreleri

GS-BUG

Ana Dolap Boyutları (yükseklik, genişlik, uzunluk)

H2800*W3000*L4000mm

H2800*W3000*L6000mm

H2800*W3000*L9000mm

H2800*W3000*L12000mm

Yapılandırma: Yangın ve hırsızlık önleme cihazları, su geçirmez koruma cihazları, Patlamaya dayanıklı elektrik cihazları, yangın koruma sistemleri, yıldırım Koruma ve anti-statik cihazlar, sıvı sızıntı toplama cihazları, Sıcaklık kontrol sistemleri, egzoz sistemleri, vb.

Kabine Vücut:

1. Kabine gövdesi, çift katmanlı bir yapı ile üretilmiştir ve Plakanın tek bir tabakasının kalınlığı 2.0 mm'ye ulaşır.

2. Kabine Duvar: Dolap duvarının genel bir çerçeve yapısı vardır. Çok Kare Tüp Destekler, dolap gövdesinin altına ayarlanır, bu da Dolap gövdesini sabit tutmak için yük taşıyan kirişler.

3. Kabine Kapı: Fireproof ve hırsızlık önleyici kapı.

4. Elektrik Kutusu: Ana Kontrol Dağıtım Kutusunun dış kabuğu yapılır alüminyum alaşım malzemesi ve epoksi reçine ile kaplanmıştır. Tüm boru hatları, Devre derzleri vb. Patlamayı önleme için tedavi edilir.

5. Kabine Alt: Dolap gövdesinin tabanı kaymaz kabartmalı bir pedal ve Dahili zemin, ortaya hafifçe eğilmek üzere tasarlanmıştır.

6. Egzoz Sistem: Patlamaya dayanıklı egzoz fanları zorla egzoz için kullanılır.

7. Sıcaklık Kontrol Sistemi: Dolap gövdesinin içine, dış ortamın neden olduğu yüksek ve düşük sıcaklıkları düzenleyebilen bir patlamaya dayanıklı klima kurulur.

8. Yangın Koruma Tesisleri: Dolap gövdesinin hem üst hem de iki tarafı çift ​​katmandan yapılmışHava Dayanıklı Çelik Fireproof ve yüksek sıcaklığa dayanıklı malzeme preslenmiş plakalar.

9. Patlamaya dayanıklı elektrik cihazları: Patlamaya dayanıklı aydınlatma lambaları Kabinin içine monte edilmiştir. Patlamaya dayanıklı acil durum lambalarının ayarlanması gerekiyor Dolap gövdesinin çıkışında ve patlamaya dayanıklı acil durum lambaları yapılandırılmış.

10. Yıldırım Koruması ve Anti-Statik Cihazlar: Bir Yıldırım Koruma Cihazı üstte kurulur. Yıldırım olduğunda, yere götürülür Serbest bırakma için yıldırım koruma cihazı aracılığıyla. Bir insan vücudu statik Elektrik eleme cihazı kapıya ayarlanmıştır. Statik'e dokunarak Elektrik Eliminasyon Cihazı Kapıya girerken, statik elektrik İnsan vücudunda ortadan kaldırılabilir.

11. Otomatik Yangın Söndürme Cihazı: Boru Hattı Tipi Heptafluoropropan Ateş Yüksek yangın söndürme verimliliğine sahip söndürme cihazı, hızlı Hız, büyük güvenlik katsayısı ve güvenli ve güvenilirdir.

12. Filtrasyon Sistemi: Bir egzoz gazı saflaştırma sisteminin ayarlanması gerekir. Kabine gövdesi. Her kabine gövdesi bir dizi aktif karbon ile donatılmıştır Çevre Koruma Kutusu ve Fotokatalitik Bağlantı Saflaştırma Sistemi üstte. Egzoz gazı saflaştırma sistemi kabine bağlanır boru hatları aracılığıyla vücut; egzoz gazı saflaştırma sistemi çıkarabilir Sık sık kullanılan uçucu kimyasallar dahil olmak üzere değişen derecelerde kirleticiler Dietil eter, toluen, kloroform, aseton, metanol gibi okullar Etanol, etil asetat, petrol eter, vb. Toksik ve zararlı olarak arındırılabilir egzoz gazları ve hava akışının eşit deşarjını sağlayın.

13. Çevresel İzleme Sistemi: VOC, Sıcaklık, Nem, İzleyin Çevrede havalandırma durumu, enstrüman ve ekipman vb. Çevresel verileri gerçek zamanlı olarak görüntüleyin ve kaydedin. Ne zaman parametre Göstergeler Set değerlerine ulaşır, izleme sistemi bir Müşteriye dikkat etmesini hatırlatmak için bildirim; Çevreyi izleyin Kabine içinde çevrimiçi olarak günün 24 saati, bilgileri resimlerde görüntüleyin ve sıvı kristal ekranındaki metinler ve sette bir alarm istemi verin Değerler aşılır ve egzoz sistemiyle bağlantı kurar.

Tespit Problar:

(1) Yanıcı gaz probu

(2) Sıcaklık ve nem probu

(3) Duman Sensör probu, içsel olarak güvenli ve patlamaya dayanıklı tip

(4) Sen sondaj

14.1 Akıllı Kontrol Sistemi, parametreleri otomatik ve gerçek zamanlı olarak algılayabilir kontrol panelindeki her sensörün ve gerçek zamanlı olarak çeşitli İç mekan sıcaklığı, yanıcı gaz konsantrasyonu gibi parametreler, Bağıl nem, egzoz gazı sisteminin çalışma durumu, alarm durumu, aydınlatma, vb. Yukarıdaki parametreler insan makinesinde görüntülenir Dolap gövdesinin dışında arayüz.

14.2 Çok kanallı çevresel izleme ekipmanı ile donatılmış: Destek VOK gaz izleme sensörleri; yanıp sönen gaz izleme sensörlerini destekleyin; Destek Sıcaklık ve nem sensörleri.

14.3 Ne zaman Kabine içindeki gaz konsantrasyonu, güvenliğin% 20-% 30'una yaklaşıyor Kritik değer, kontrol sistemi akıllıca çeşitli Bertaraf Tedbirleri. Olası tehlike durumunda, kontrol sistemi Sesli ve görsel alarmı etkinleştirin ve alarm sesi 85'in üzerinde Uzun mesafeli bir erken uyarı sağlayabilen desibeller.

15. Güvenlik Etiketler, Yansıtıcı uyarı etiketleri: aşınmaya dayanıklı, su geçirmez, Korozif önleyici, çizilmeye dayanıklı ve solma olmayan etiketler
