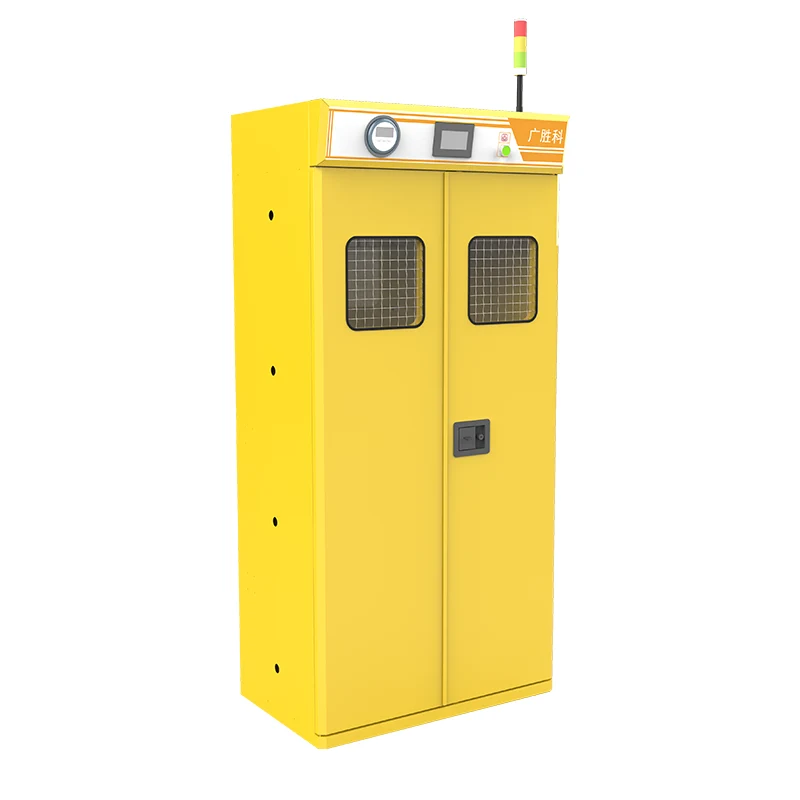

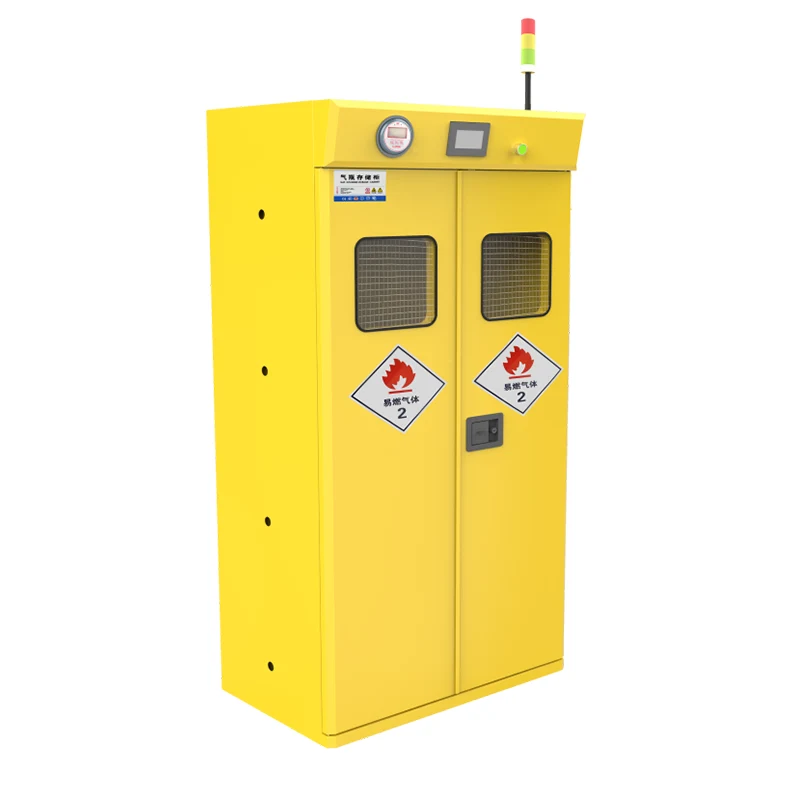

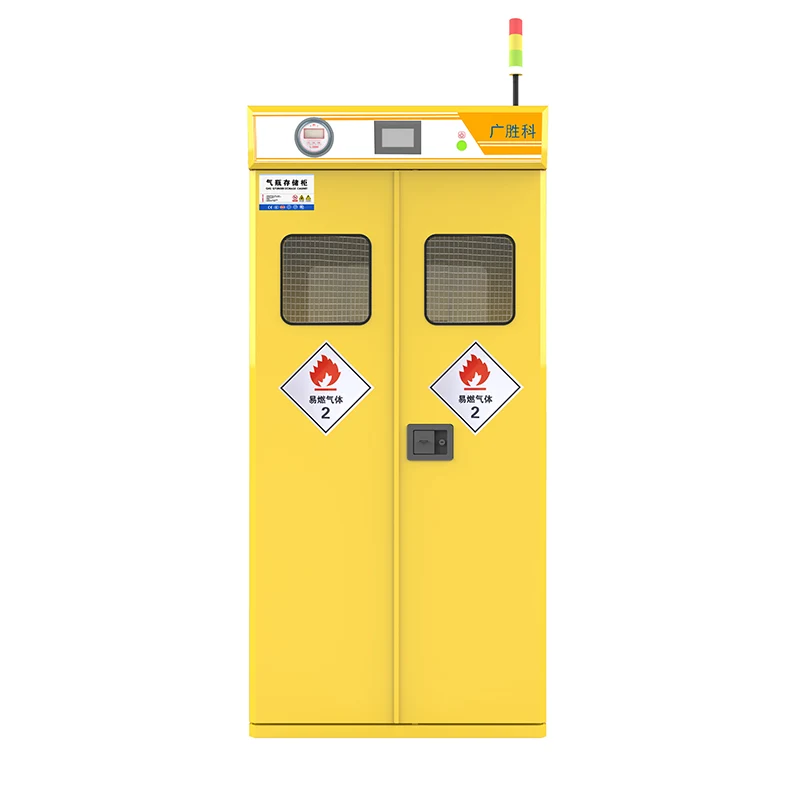

Akıllı çift şişe patlama geçirmez gaz silindiri saklama dolabı

Patlamaya dayanıklı gaz silindiri depolama dolabı, metan, asetilen, hidrojen, oksijen ve inert gazlar dahil olmak üzere çeşitli tehlikeli yanıcı ve patlayıcı gazlar için tasarlanmış güvenli bir depolama çözümüdür. Yüksek güvenlik, güvenilirlik ve kalite sağlayan bir alarm işlevi ile donatılmıştır.

1. Kabine gövdesi

Dolap, her biri ≥1,5 mm kalınlığında çift katmanlı yüksek kaliteli soğuk haddelenmiş çelik plakalarla inşa edilmiştir. Turşu ve fosfat tedavileri geçirdikten sonra, yüzey elektrostatik olarak epoksi reçine ile püskürtülür, asitlere, alkalilere ve paslara mükemmel direnç sağlar. Dış kapı paneli 1,5 mm kalınlığında bir yapıya sahiptir ve ara katman seramik fiber yangına dayanıklı malzeme ile doldurulur.

2. Kapı Paneli

Kapı paneli, çıkarılabilir menteşeler ve ön tarafta şeffaf bir patlama geçirmez cam görüntüleme penceresi ile donatılmıştır, bu da kullanıcıların kabin içindeki gaz silindirlerinin kullanım durumunu gözlemlemelerine izin verir.

3. Pencereyi Görüntüleme

Görüntüleme penceresi, benzersiz ve yeni bir tasarıma sahip temperli camdan yapılmıştır.

4. Geçiş deliği

İçinde uygun gaz dolaşımı sağlamak için kabinin yanında bir geçiş deliği vardır.

5. Hareketli sabitleme cihazı

Hareketli sabitleme cihazı, farklı yükseklik ve çaplara sahip gaz silindirlerinin depolanmasını barındırabilir. Gaz silindirlerinin devrilmesini önlemek için sabit bir 304 paslanmaz çelik zincir tipi sabitleme mekanizması kullanır.

6. Mekanik Pedal

Pedal mekanik bir rampa plakasıdır. Kabinin altında ayarlanabilir paslanmaz çelik kabartmalı bir pedal var, bu da gaz silindirlerinin kolay yüklenmesini ve boşaltılmasını kolaylaştırıyor.

7. Kilitleme cihazı

Gelişmiş güvenlik sağlayan üç noktalı bir bağlantı kilidi kullanılır.

8. Alarm cihazı

Yüksek ama tahriş edici olmayan bir sesle duyulabilir ve görsel bir alarm sistemi benimsenir.

9. Otomatik egzoz sistemi (isteğe bağlı)

10. Gaz egzoz valfi

Gaz egzoz valfi, çift valfli bir yapı tasarımına sahiptir. Gaz basıncı yetersiz olduğunda otomatik olarak alarm verecek ve kapanacaktır.

11. Negatif basınç göstergesi

Kabin içindeki negatif basınç gaz türüne göre ayarlanabilir. Kullanıcıların kabinenin içindeki negatif basıncı izlemelerini sağlar. Kabinin içindeki sensör bir gaz sızıntısı algıladığında ve alarmı etkinleştirdiğinde, üst fan otomatik olarak başlayacak ve çalışma alanının güvenliğini korumak için dış dış dış dışındaki gazı dışarı atacaktır.

12. Kontrol Sistemi

Kontrol sistemi, seçim için önceden yerleştirilmiş yaygın olarak kullanılan 40 gaz parametresine sahiptir.

13. Otomatik kapı kapanış cihazı

Kabin dışındaki sıcaklık 70 ° C'ye ulaştığında, gaz silindir dolabı kapısının kilitleme cihazı otomatik olarak eriyecek ve kapı otomatik olarak kapanacak ve yangının içine yayılmasını önleyecektir.

14. Basınç izleme

Gaz silindir kabini içindeki negatif basınç gerçek zamanlı olarak görüntülenir. Basınç ayarlanan değerden daha düşük olduğunda, fan otomatik olarak etkinleştirilecektir. Silindirin içindeki maksimum negatif basınç 60 Pascal'a ulaşabilir.

15. Otomatik anahtarlama cihazı

Bir silindirdeki gaz basıncı yetersiz olduğunda, otomatik olarak tam silindir alanına geçecektir. Her iki silindirdeki gaz basıncı yetersiz olduğunda, ana valf otomatik olarak kapanacaktır.

16. Paslanmaz çelik yarı otomatik gaz anahtarlama sistemi

Bu sistem C₂, Co₂, AR, N₂, He, O₂ ve Air için uygundur. Maksimum giriş basıncı 20MPA'dır ve çıkış basıncı 0 ila 1.6MPa arasında değişir. 1 kullanım-1-standby modunda çalışır ve basınç tahliye vanası dahil 4 diyafram valf (2 açma kapalı valf ve 2 temizleme vanası) ile donatılmıştır. Giriş ve çıkış arayüzleri 1/4 ”npt (f) 'dir.

17. Patlamaya dayanıklı solenoid valf

18. Dijital Ekran Düşük basınç alarmı (RY-PLB)

Sıvı kristal ekran, sesli ve görsel alarm ve dijital ekranla 1-4 kanalı izleyebilir.

19. Paslanmaz çelik basınç sensörü

Aralık: 0 - 20MPA; Çıktı: 4 - 20mA; Doğruluk:%0.5 FS; Kurulum Konu: 1/4NPT

Önlemler ve bakım

Aynı kabinde aynı tip gaz içeren gaz silindirlerini saklayın. Farklı gaz türlerini karıştırmayın.

Gaz silindir dolabını takarken, bir duvara yerleştirin ve düz olduğundan emin olun.

Alarmı haftada bir kez test edin. Tipik olarak, hava alımının yakınında gaz salmak için birkaç saniye boyunca hizalanmamış bir çakmak kullanın. Alarm duyulabilir ve görsel bir uyarı ile yanıt verirse, düzgün çalışır. Aksi takdirde, profesyonel bir incelemeyi yapın ve onarın. (Not: Test sırasında, sensöre zarar verebileceğinden, büyük miktarda yüksek konsantrasyon gazı doğrudan alarmın iç sensörüne püskürtmeyin.)

Dolapın içini temiz tutun ve toz veya diğer kalıntıları sensörün hava alımından düzenli olarak çıkarın.

Not: Kabinte gaz silindirleri saklandığında, normal, insan kaynaklı olmayan koşullar altında sorun olmamalıdır. Uzun hareketsizlik dönemleri nedeniyle yavaş veya yanıt vermeyen alarmları önlemek için personel, ürünün normal çalışmasını sağlamak için duman ve gaz kullanarak alarm testleri yapabilir. Kendi kendine test genellikle iki ayda bir önerilir.

Parametre (Spesifikasyon)

Özellik ve Uygulama

Akıllı Patlama - Kanıtı Gaz Silindir Dolabı Gelişmiş Akıllı Güvenlik Koruma Sistemi ile öne çıkıyor. Gaz konsantrasyonu izleme probları, basınç izleme probları vb. Dahil çeşitli yüksek hassas izleme probları ile donatılmıştır. Gaz sızıntısı tespit edildiğinde, hemen yüksek desibel sesli ve görsel alarmlar yayar ve tehlikenin hemen algılanabilmesini sağlamak için ilgili personelin mobil cihazlarına alarm mesajları gönderir. Kabin içindeki gaz basıncı anormal bir şekilde değiştiğinde, akıllı kontrol sistemi, basınç sorunlarının neden olduğu güvenlik kazalarını önlemek ve tomurcuktaki tehlikeyi nip etmek için gaz beslemesini hızla tepki verecek ve otomatik olarak kesecektir.

Elektronik çip üretim atölyesinde, yanıcı, patlayıcı ve basınç ve gaz saflığı için son derece yüksek gereksinimlere sahip olan silan ve fosfin gibi özel gazlar üretim sürecinde kullanılmaktadır. Akıllı patlama - kanıt gaz silindir kabini bu gazların durumunu gerçek bir zamanda izleyebilir. Sızıntı veya anormal basınç olduğunda, çalıştayın üretim güvenliğini ve ürün kalitesini sağlamak için gaz kaynağını hızlı bir şekilde alarmlatacak ve kesecektir. Büyük ölçekli bilimsel araştırma kurumlarının kimyasal laboratuvarlarında, çoklu deneysel gazlar bir arada var olur ve gaz kullanım ve depolama ortamı karmaşıktır. Akıllı patlamaya dayanıklı gaz silindir kabininin akıllı izleme ve koruma fonksiyonları, karmaşık durumlarla etkili bir şekilde başa çıkabilir, bilimsel araştırmacılar için güvenli ve güvenilir bir deneysel ortam oluşturabilir ve bilimsel araştırma projelerinin sorunsuz bir şekilde ilerlemesine yardımcı olabilir.

Detaylar
